Распределители с механическим управлением. Серия 1 и 3.
Серия 1, 3/2-лин/поз. и 5/2-лин/поз.
Присоединение G1/8 и G1/4. Серия 3, 3/2-лин/поз. и 5/2-лин/поз.
Присоединение G1/8.

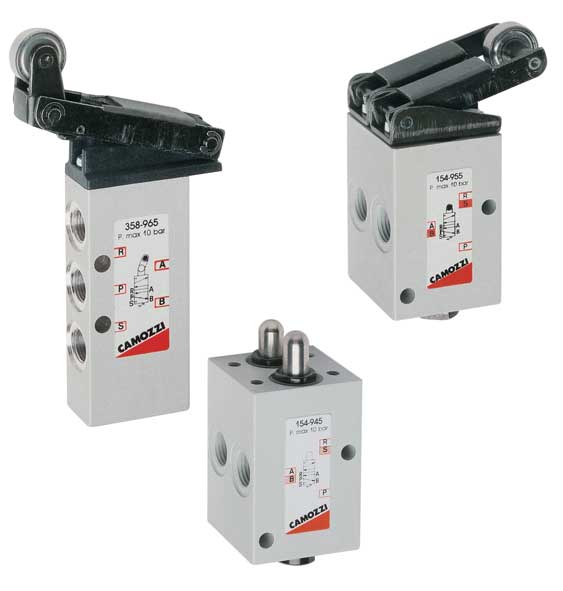

Распределители с механическим управлением Серия 3 (G1/8) и Серия 1 (G1/8 и G1/4) были разработаны с тремя типами переключателей:
- плунжер;
- ролик/рычаг;
- ролик с ломающимся рычагом.
В каждом случае возврат осуществляется механической пружиной. Распределители Серии 3, 3/2-лин/поз. могут подключаться по схеме Н.З. или Н.О. При подаче давления в отверстие P распределитель работает как нормально закрытый, если давление подается в отверстие R, то как нормально открытый. Отверстие A соединяется с потребителем. При обычном использовании распределителей 5/2-лин/поз. для управления цилиндром в отверстие Р подается давление, а отверстия А и B подключаются к полостям. Однако, если давление прямого хода цилиндра отличается от давления обратного хода, отверстия R и S могут запитываться различными давлениями, а сброс воздуха будет осуществляться через канал Р.
